Model D-EL
Prietokomer D-EL sa používa na meranie stredných a veľkých prietokov kvapalín. Prietokomer môže byť inštalovaný na horizontálne alebo vertikálne potrubie. Vyrába sa v dvoch verziách, so závitovým pripojením a medziprírubovým pripojením. Prietokomer D-EL využíva na meranie princíp Hallovho senzora. Telo prietokomeru je vyrobené z PVC a Moplénu s maximálnou tepelnou odolnosťou 60 °C.
Max. tepelná odolnosť: 60 °C
Maximálny prevádzkový tlak: 16 bar
Presnosť: +/- 2/3 %.
Verzie:
- S displejom
- medzirírubové pripojenie
- závitové pripojenie
- S pulzným výstupom
- medzirírubové pripojenie
- závitové pripojenie
| Typ |
Prietok m3/h |
Závitové pripojenie (vnútorný závit) |
Prírubové pripojenie DN |
| D-EL-15 | 0,5 - 5 | 1/2” | -- |
| D-EL-20 | 0,8 - 8 | 3/4” | -- |
| D-EL-25 | 1,5 - 15 | 1” | -- |
| D-EL-32 | 2 - 20 | 1 1/4” | -- |
| D-EL-40 | 3,5 - 35 | 1 1/2” | DN 40 |
| D-EL-50 | 7 - 70 | 2” | DN 50 |
| D-EL-65 | 10 - 110 | -- | DN 65 |
| D-EL-80 | 18 - 180 | -- | DN 80 |
| D-EL-100 | 25 - 250 | -- | DN 100 |
Upozornenie
Prietokomer musí byť umiestnený tak, aby pred ním aj za ním bolo rovné potrubie v dĺžke 10 krát dimenzia potrubia (10 x DN). Táto podmienka je nevyhnutná z dôvodu presnosti merania.
Prietokomery D-EL s displejom - medziprírubové pripojenie

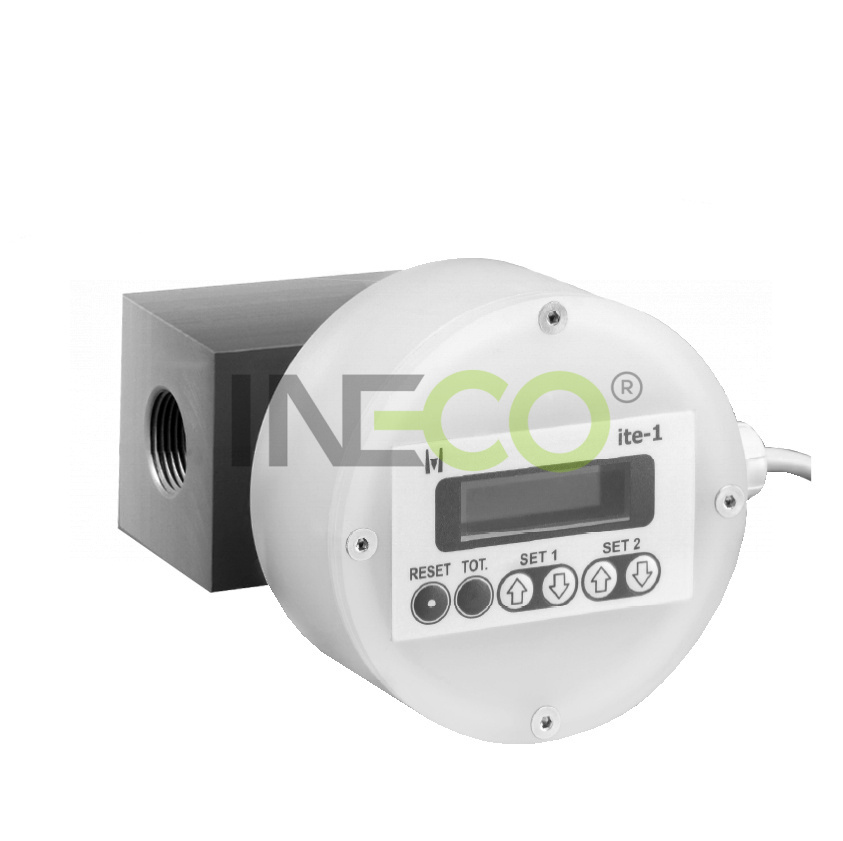

Prietokomery D-EL s displejom - závitové pripojenie

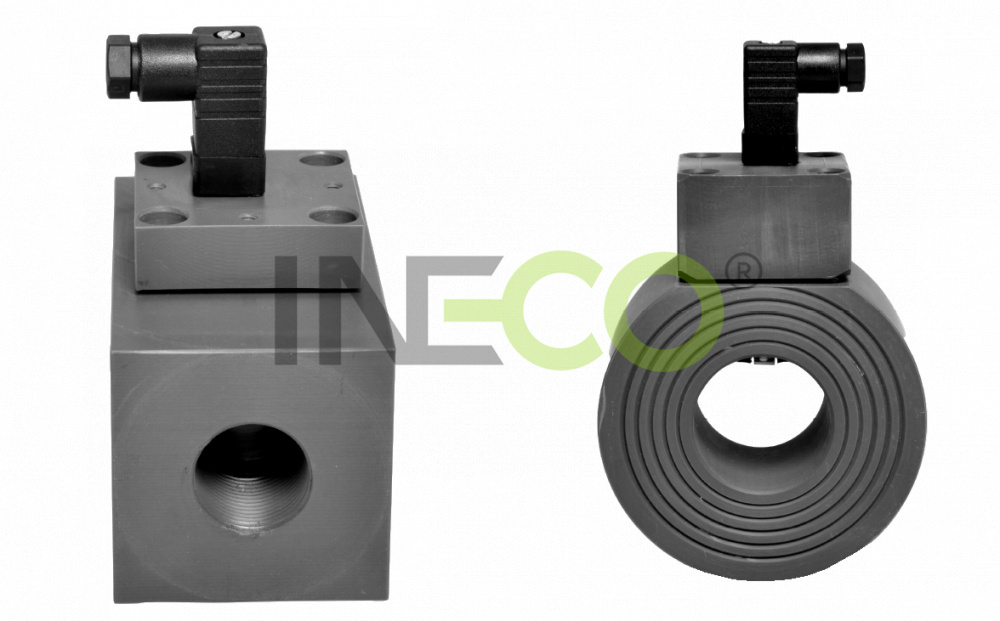

Prietokomer D-EL s pulzným výstupom - medziprírubové pripojenie / závitové pripojenie

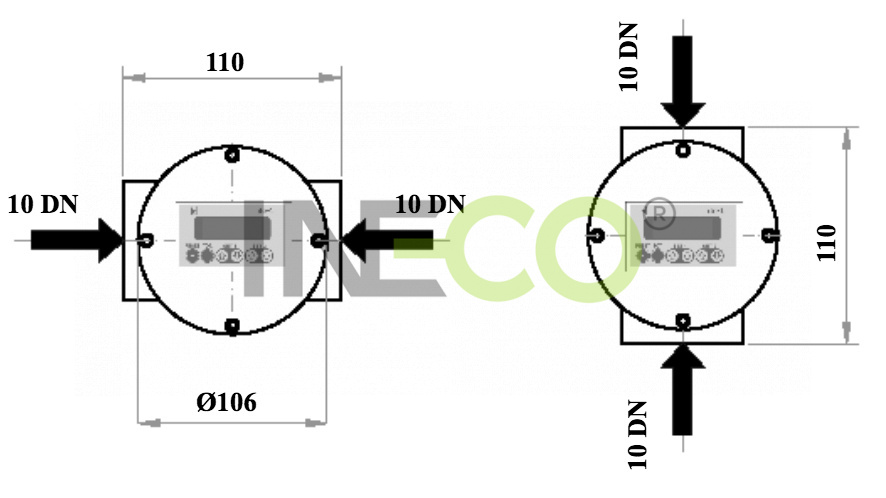

Prietokomer D-EL s pulzným výstupom - medziprírubové pripojenie / závitové pripojenie rozmery
Prietokomery D-EL s displejom - medziprírubové pripojenie
Prietokomery D-EL s displejom - závitové pripojenie

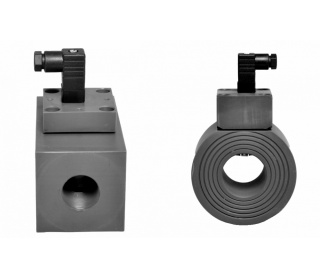

Prietokomer D-EL s pulzným výstupom - medziprírubové pripojenie / závitové pripojenie
Prietokomery D-EL s displejom - závitové pripojenie
Prietokomery D-EL s displejom - medziprírubové pripojenie
Prietokomer D-EL s pulzným výstupom - medziprírubové pripojenie / závitové pripojenie rozmery - 3
