Vizuálne indikátory prietoku s okienkomModel W
Vizuálne indikátory prietoku s okienkom

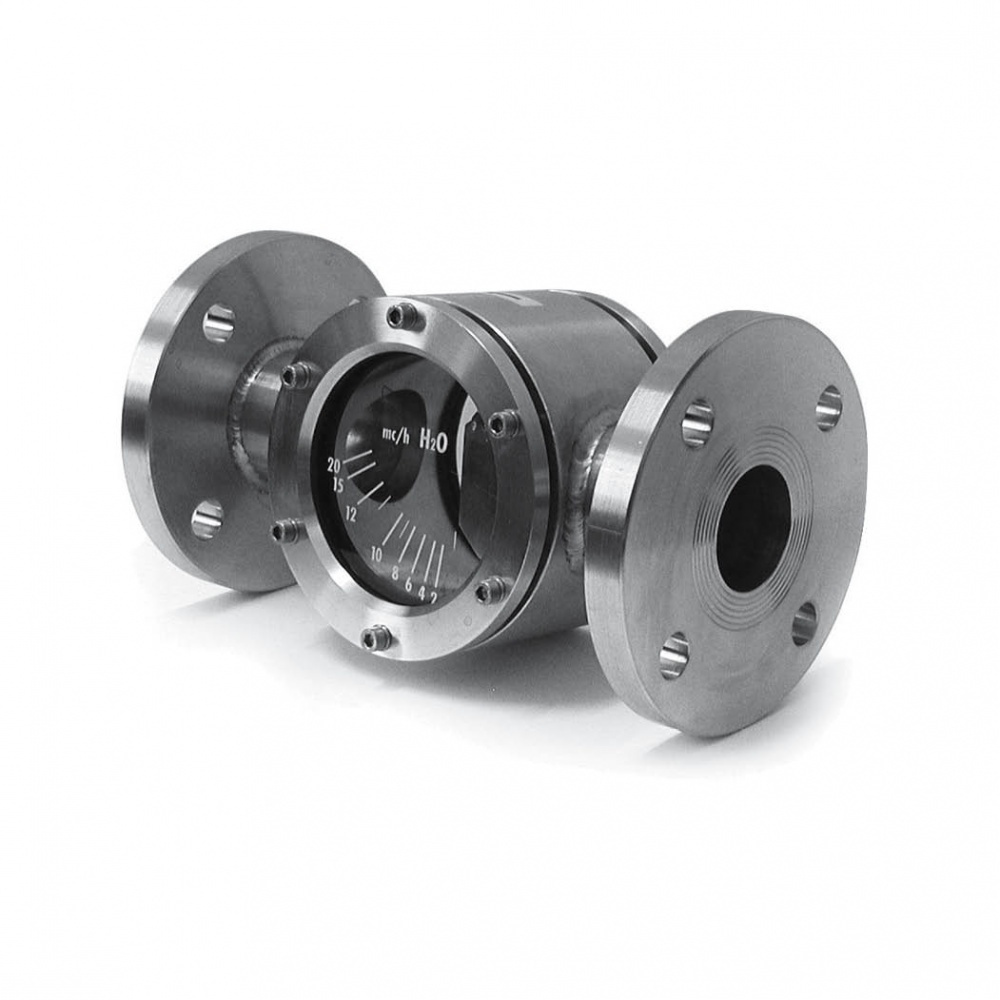

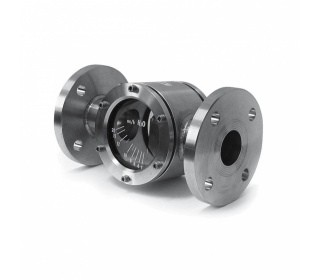

Vizuálne indikátory prietoku s okienkom model „W“ sú indikátory prietoku na vizuálnu kontrolu kvapalín v priemyselných procesoch a na vonkajšiu mechanickú detekciu veľmi znečistených kvapalín. Prietokomery sú vyrábané z rôznych materiálov s pohyblivým lopatkovým ukazovateľom voľného prietoku. Pripojenie prietokomeru môže byť závitové osové alebo prírubové. S tesnením NBR je tep. odolnosť prietokomerov do 100 °C, s teflónovým tesnením až do 250 °C. Prietokomery môžu byť upevnené len na horizontálnom potrubí. Prietokomery môžu byť vyrábané na základe požiadavky pre PN16, PN25, PN40.
Max. tepelná odolnosť: 250 °C.
Maximálny prevádzkový tlak: 10 bar, PN16, PN25, PN40.
Presnosť: +/- 10 %.
| Typ |
m3/h max. |
A |
Príruba DN | Závitový (“) |
| W-40 | 12 | 260 | 40 | 1 ½“ |
| W-50 | 20 | 280 | 50 | 2” |
| W-65 | 40 | 300 | 65 | 2 ½“ |
| W-80 | 60 | 330 | 80 | 3” |
| W-100 | 100 | 400 | 100 | 4” |
| W-125 | 150 | 420 | 125 | 5” |
| W-150 | 200 | 420 | 150 | 6” |
| W-200 | 250 | 520 | 200 | 8” |
 |
 |
